Огляд активних комп'ютерних колонок SVEN SPS-621. Об'єктивне тестування.



Комп'ютерна акустика міцно увійшла в наше життя, без неї не можливо відтворення звукового контенту з інтернету. Ігри, музика та фільми - всюди хочеться якісного й гучного звуку. У цій статті розглянемо бюджетну акустичну систему для комп'ютера SVEN SPS-621, формату 2.0 стерео. Виробник не обійшов увагою сучасні бездротові стандарти, колонки можуть грати музику через Bluetooth.


1. Технічні характеристики


Формат системи 2.0
Потужність, Вт 28
Мінімальна відтворювана частота, Гц 60
Максимальна відтворювана частота, Гц 20 000
Регулювання низьких частот (басів) є
Регулювання високих частот є
Тип дротового з'єднання 3.5 мм Jack
Бездротові підключення Bluetooth
Живлення, В мережа 220
Акустичне оформлення фазоінвертор

Решту параметрів можна подивитися в картці товару.


-☝- повернутися до змісту -☝-


2. Упаковка і комплектація


Почнемо традиційно з упаковки.

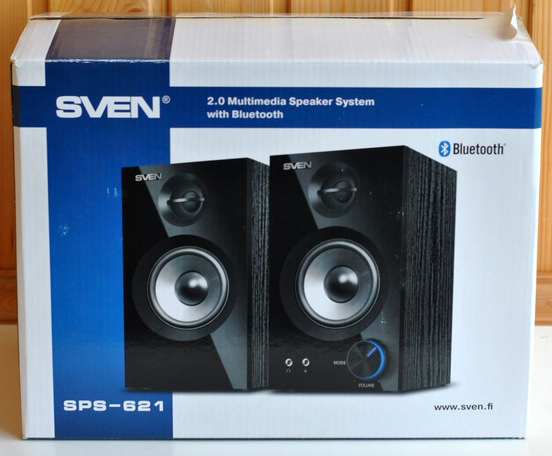

Акустика поставляється в картонній коробці з поліграфією фірмових кольорів:


akustika-sven-ps-621

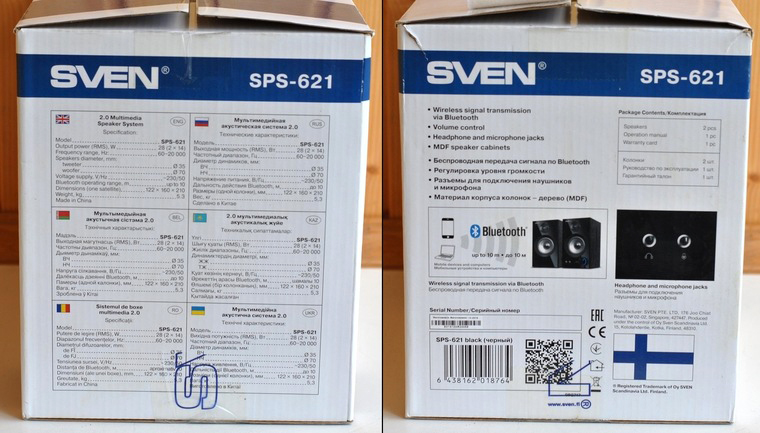

На торцях технічні характеристики та особливості конструкції:


upakovka-kolonok-sven-ps-621

Відкриваємо коробку:


upakovka-kolonok-sven-ps-621

Нас зустрічає керівництво по експлуатації трьома мовами (rus, ukr, eng) та гарантійний талон, який підтверджує гарантію від виробника 1 рік.

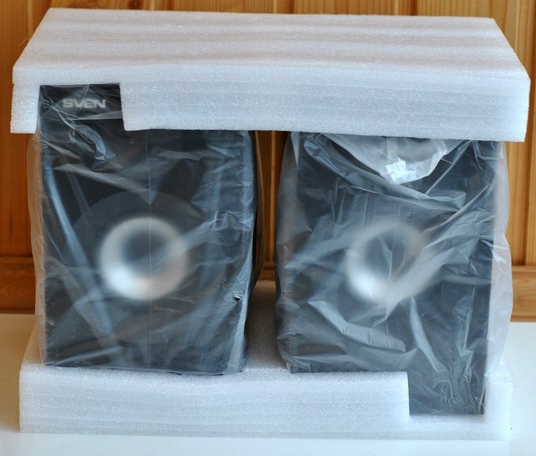

Колонки надійно упаковані у спінений матеріал:


upakovka-kolonok-sven-ps-621


-☝- повернутися до змісту -☝-


3. Зовнішній вигляд акустики

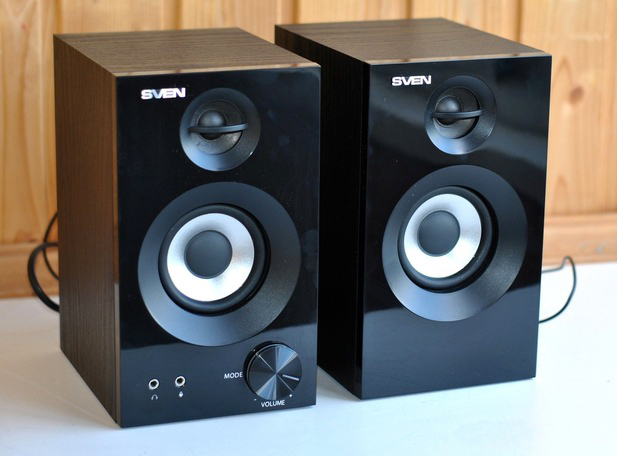

kompyuterni-kolonki-sven-ps-621

Хоч система SPS-621 й належить до бюджетного класу, виглядає вона цілком пристойно. На передніх панелях корпусу встановлені глянцеві чорні накладки з пластику, що імітують фарбування «рояльний лак». У краси є й зворотна сторона — панелі збирають відбитки пальців.

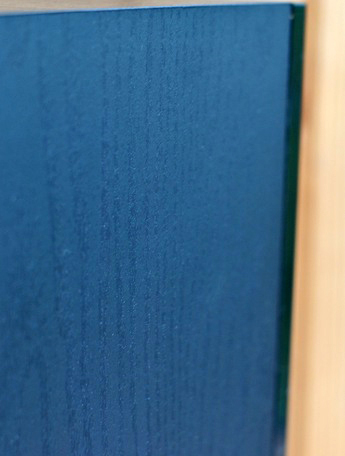

Сам корпус виконаний з ДВП товщиною 5 мм і покритий вініловою плівкою з текстурою під дерево:


kompyuterni-kolonki-sven-ps-621

Розмір однієї колонки: 210х160х210 мм.

Акустика двосмугова, тобто звуковий діапазон відтворення ділять між собою пара динаміків, високі частоти відтворює ВЧ динамік (він зверху), найнижчі — НЧ динамік, відповідно він нижчий. Динаміки втоплені в пластикову накладку.

Акустичне оформлення — фазоінвертор, він розташований на задній стінці.

Також система SVEN SPS-621 активна, підсилювач знаходиться в лівій колонці. Спереду внизу лівої колонки розташований регулятор гучності, суміщений з селектором входів (лінійний вхід або Bluetooth), також дублюється роз'єми 3,5 мм на навушники та мікрофон.

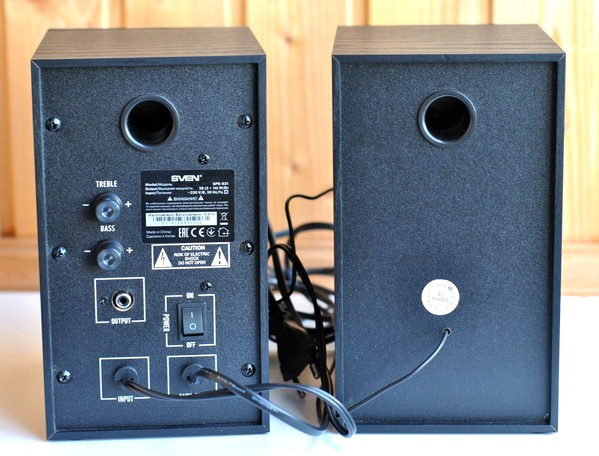

Вигляд ззаду:


viglyad-zzadu-sven-ps-621

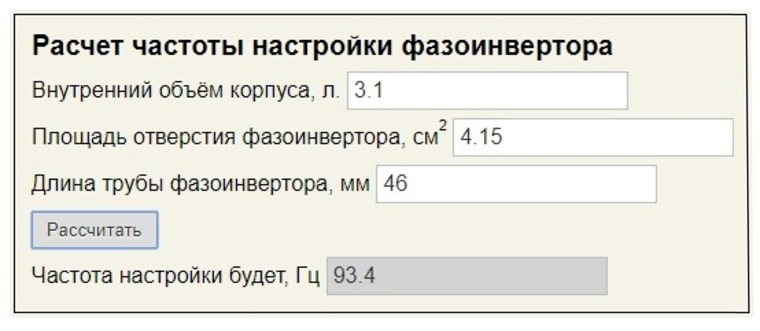

Зверху ми бачимо фазоінвертори, вони являють собою пластикові труби 23 мм діаметром 46 мм довжиною і налаштовують корпус на частоту близько 90 Гц:


chastota-nastrojki-fazonvertora-sven-ps-621

На лівій колонці знаходяться всі дроти для підключення, регулятор тембру, вимикач та роз'єм для з'єднання з правою колонкою. На правій розміщено тільки кабель для підключення до лівої колонки. Причому з'єднання колонок між собою виконано кабелем довжиною 1 м (цього може бути замало якщо використовується широкоформатний монітор) і роз'ємом типу RCA, який зазвичай використовують на сигнальних ланцюгах.

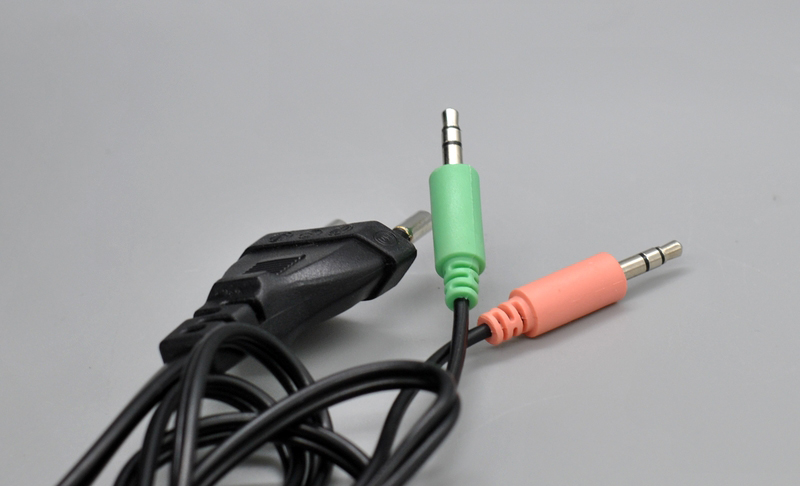

Мережевий кабель та кабель для вхідного сигналу та мікрофону незнімні й достатньої довжини 1,5 м:


droti-pіdklyuchennya-sven-ps-621

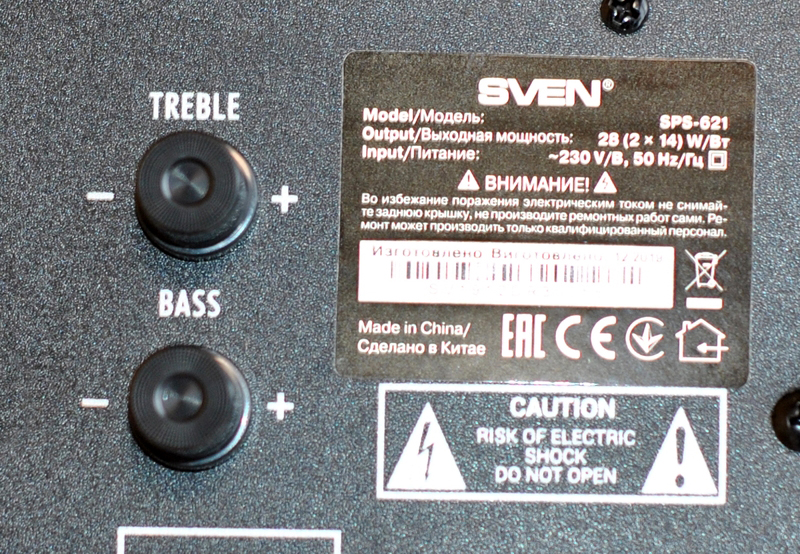

Одна з особливостей: ручки регулятора тембру без шкали, тому виставляти кількість високих і низьких частот доводиться на слух:


regulyatori-tembru-sven-ps-621

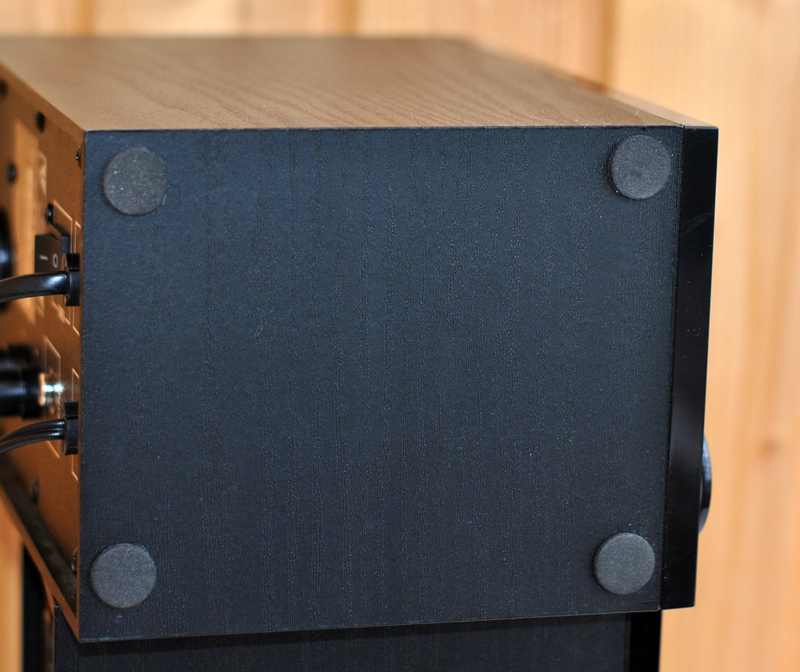

Щоб акустика не ковзала по столу, на нижній стінці корпусу є гумові ніжки:


gumov-nіzhki-sven-ps-621

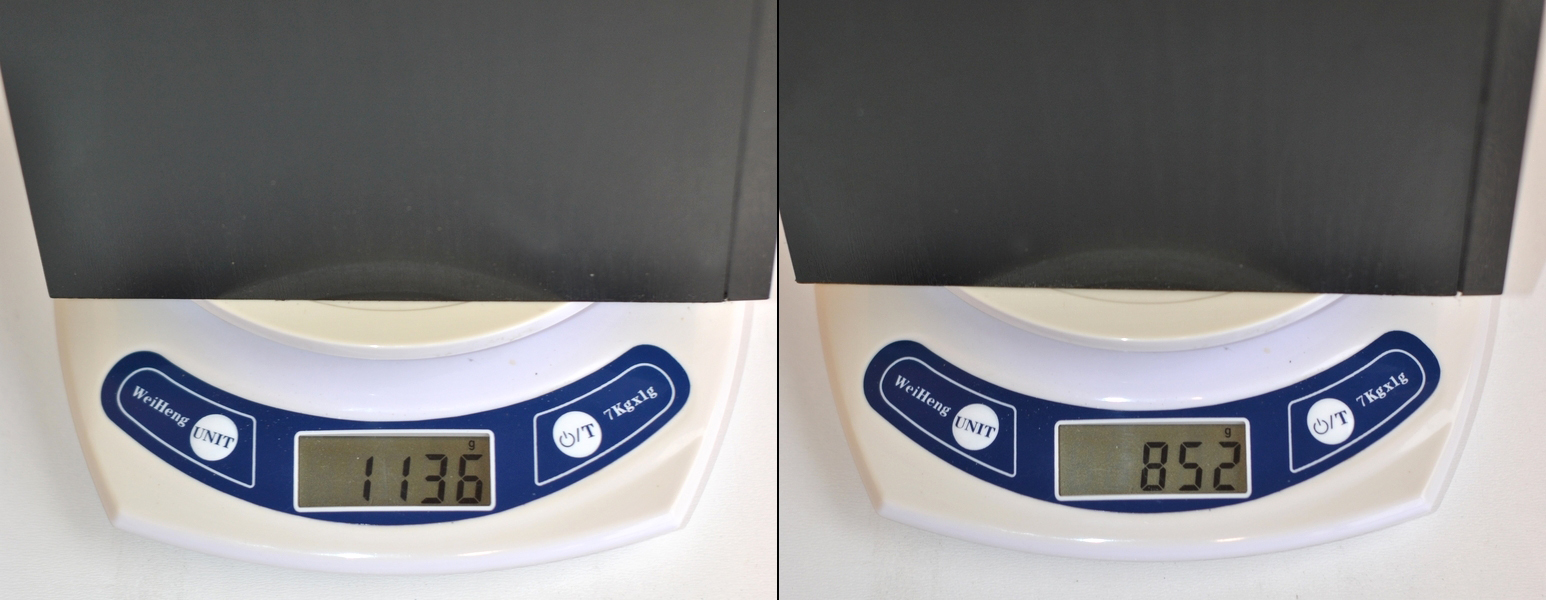

Маса колонок (ліва важче, адже там знаходиться підсилювач і блок живлення для нього):


masa-kolonok-sven-ps-621

Розглянемо докладніше динаміки.

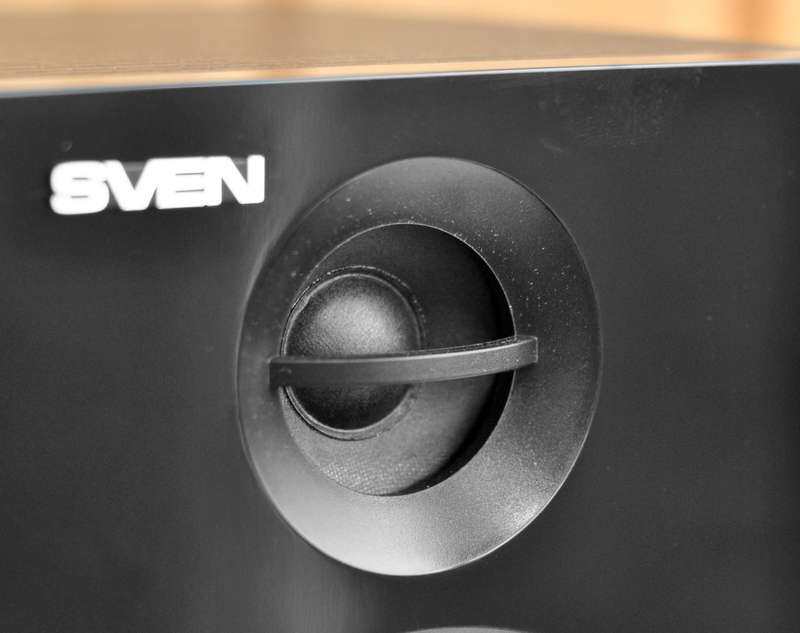

Високочастотний динамік встановлений в рупорі з розподілювачем:


visokochastotnij-dinamіk-sven-ps-621

Його ще називають «пищалка», діаметр 35 мм, дифузор з просоченого паперу. Дифузорні ВЧ динаміки, на відміну від купольних не дають високу віддачу на частотах вище 10 кГц. Але бюджетна акустика – це завжди набір компромісів.

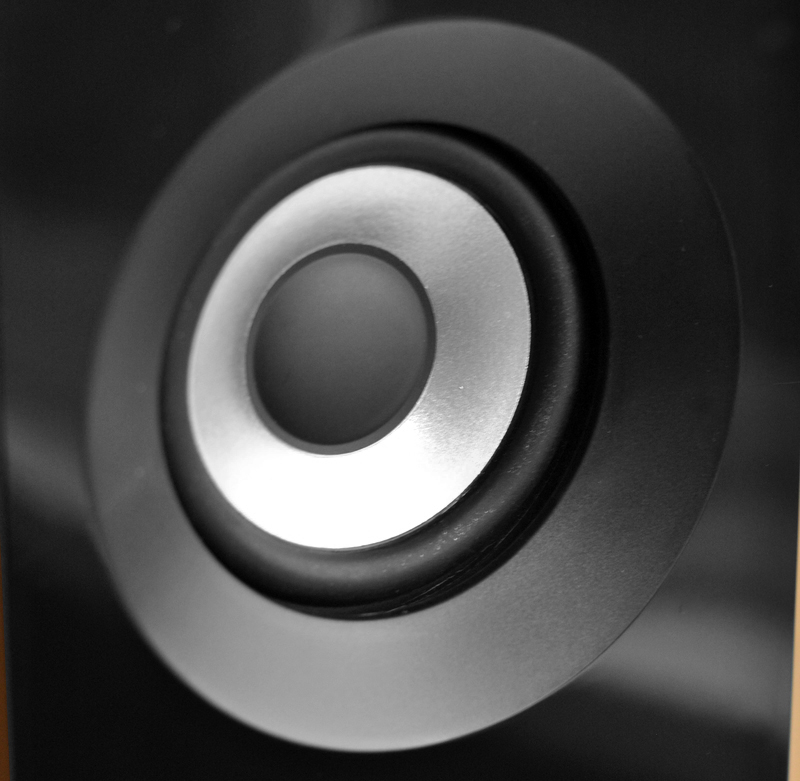

Низькочастотний динамік в даній акустиці відтворює і середні частоти (голос):


nizkochastotnij-dinamіk-sven-ps-621

Розмір 70 мм (2.5 "). У динаміка довговічний гумовий підвіс.

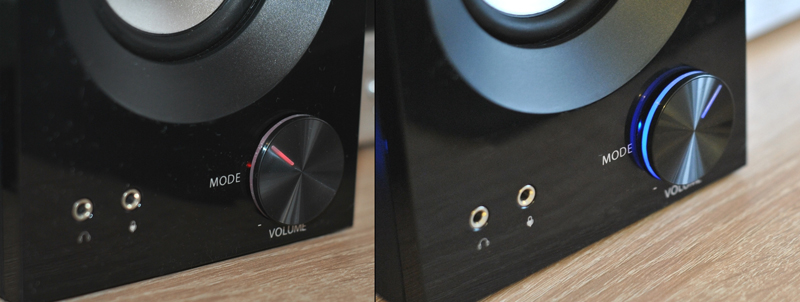

Ручка регулятора гучності (там встановлено багато обертовий енкодер) з підсвічуванням:


ruchka-regulyatora-guchnost-sven-ps-621

Один оборот — це приблизно 20% гучності.

Червоний колір — лінійний вхід, натискаємо — перемикаємо на Bluetooth, підсвічування змінюється на блакитне. Наглядно!

Роз'єми 3,5 мм на передній панелі, дублюють роз'єми звукової карти комп'ютера і йдуть в обхід підсилювача колонок.

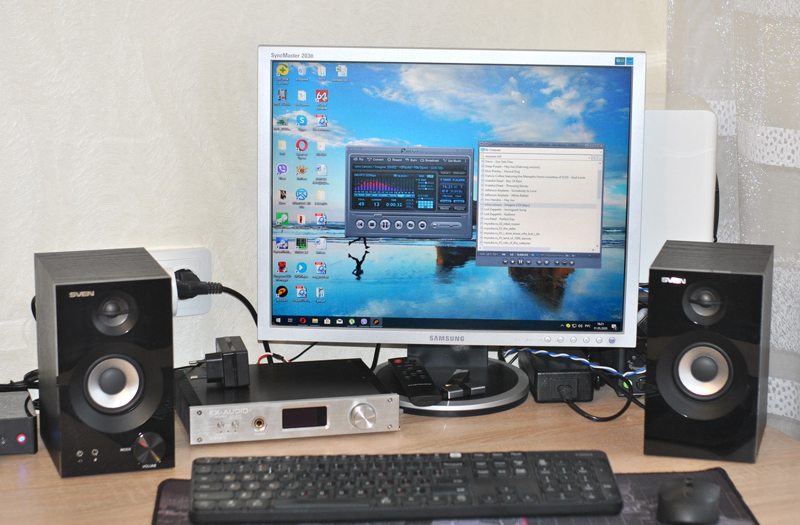

Ось так можна розмістити акустику поряд з монітором:


kompyuternі-kolonki-sven-ps-621

Розмір акустики оптимальний для типового робочого столу.


-☝- повернутися до змісту -☝-


4. Внутрішній устрій

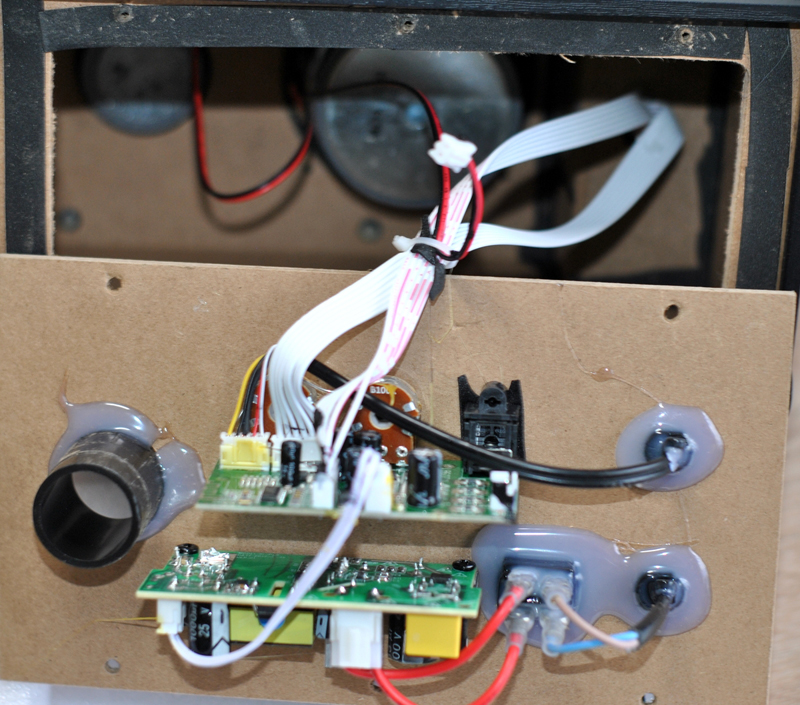

Розберемо ліву колонку, задня стінка тримається на шести великих саморізах.


vnutrishnij-ustrij-livoji-kolonki-sven-ps-621

Стінка притискається до корпусу через ущільнювач та всі роз'єми ущільнені термоклеєм — це важливо, тому що корпус акустики повинен бути герметичний.

Плата підсилювача та імпульсного блоку живлення для неї закріплені на задній стінці.

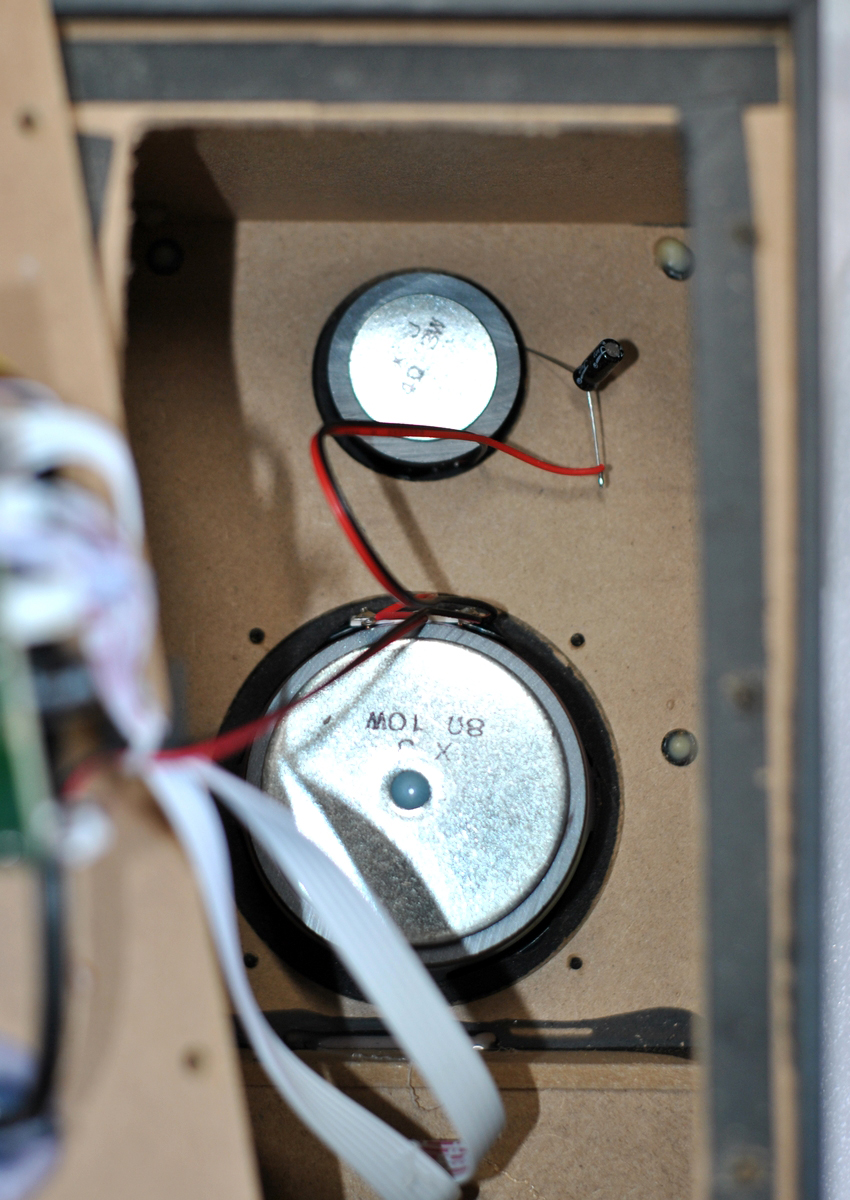

Подивимося на динаміки ззаду:


dinamik-livoji-kolonki-sven-ps-621

Видно, що магніти феритові — це очікувано в бюджетному сегменті.

НЧ динамік має опір 8 Ом і номінальну потужність 10 Вт, ВЧ динамік 4 Ом і 3 Вт. Розподільний фільтр першого порядку, зібраний на єдиному біполярному електролітичному конденсаторі.

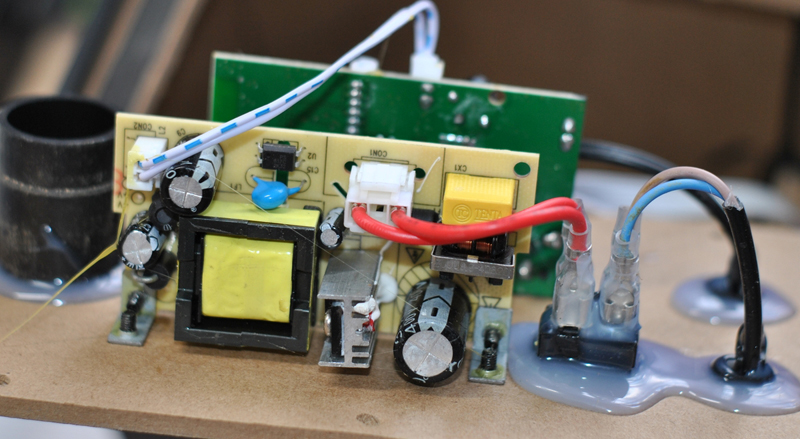

Блок живлення підсилювача 12 В на око приблизно до 2 А:


blok-zhivlennya-pidsilyuvacha-livoji-kolonki-sven-ps-621

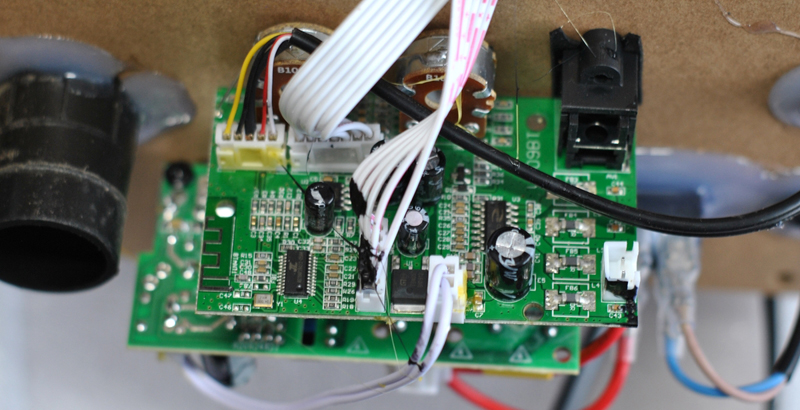

Плата підсилювача (хоча на ній розміщений і регулятор тембру і мікросхема Bluetooth):


plata-pidsilyuvacha-livoji-kolonki-sven-ps-621

Підсилювач класу D CS8655E в корпусі SOP-16 і видає 2 х 18 Вт.

За все інше відповідає мікропроцесор AS19AD26022.


-☝- повернутися до змісту -☝-


5. Тестування

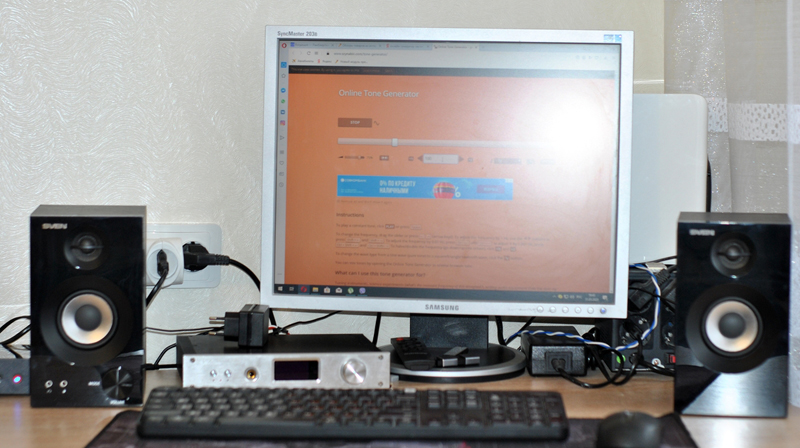

Для початку я поганяв акустику SVEN SPS-621 генератором частот:


testuvannya-akustiki-sven-ps-621

Впевнено чутно частоти починаючи від 100 Гц в районі ефективної роботи фазоінвертора.

Зв'язок з мобільним пристроєм стабільно тримається в межах заявлених 10 м, у квартирі це через одну бетонну стіну.

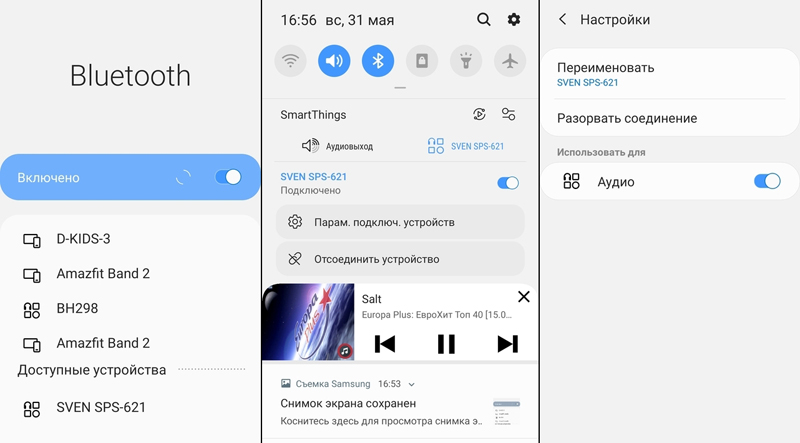

Підключення до смартфона відбувається швидко:


pidklyuchennya-do-smartfonu-sven-ps-621

Щоб виключити людський фактор при оцінці акустики, я вирішив виміряти об'єктивні характеристики акустики: чутливість і АЧХ.

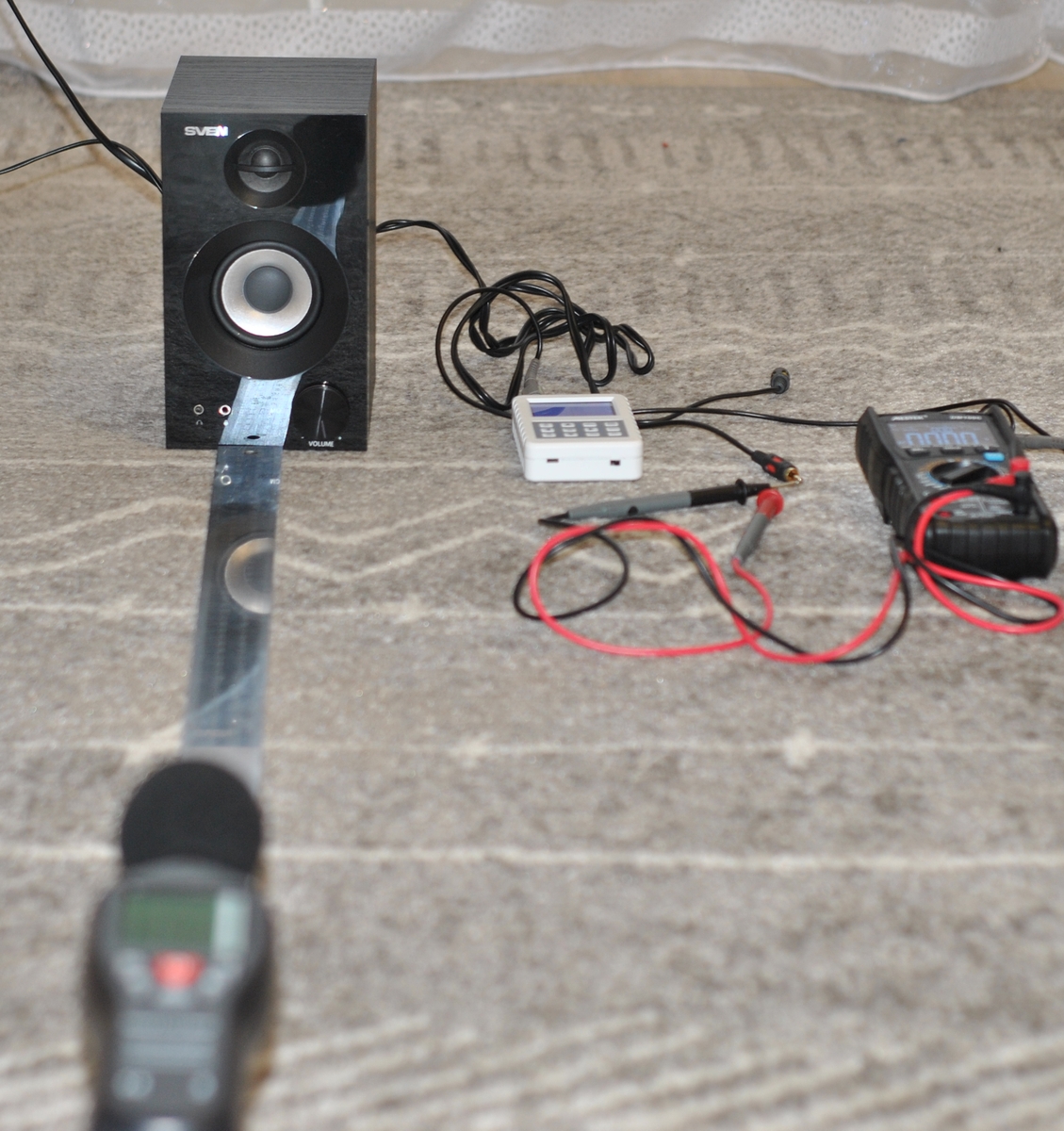

Спочатку виміряємо чутливість з відстані 1 м при 2,83 В на підсилювачі на сигналі синус 1 кГц.

Так виглядав вимір:


vimiryuvannya-chutlivost-kolonok-sven-ps-621

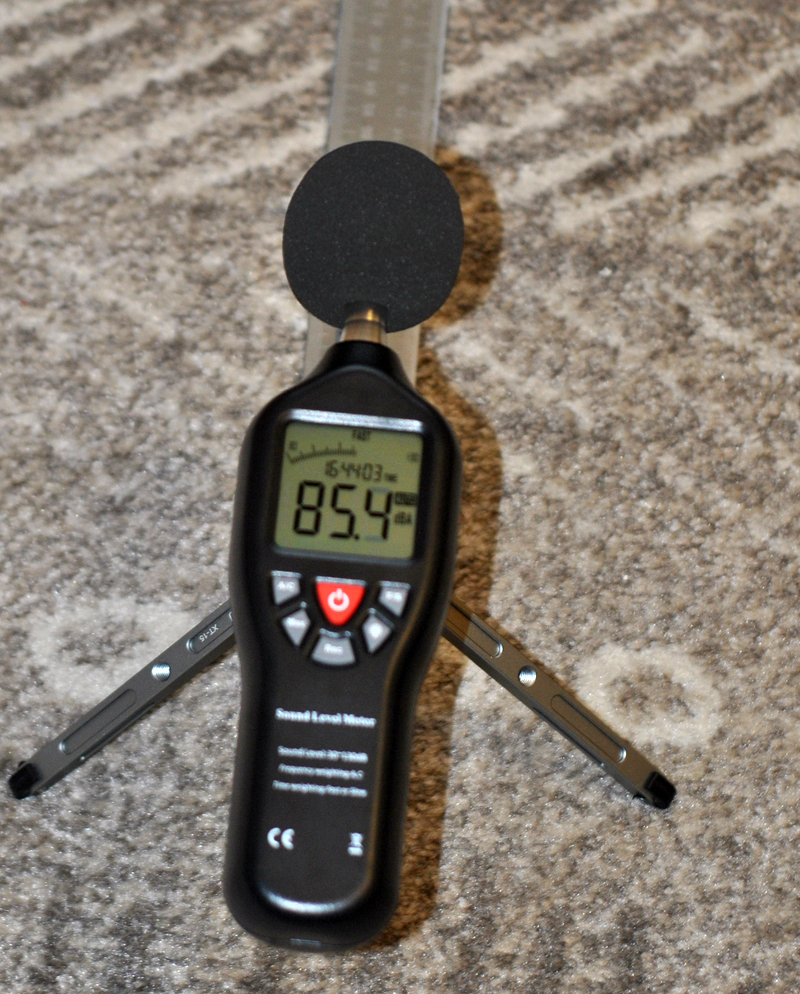

Результат на шумомірі:


vimiryuvannya-chutlivost-kolonok-sven-ps-621

Чутливість — це відношення звукового тиску, створюваного на певному сигналі, при відстані до акустики 1 м, при потужності 1 Вт. Це дозволяє оцінити ККД і «гучність» акустики. 85 Дб — це середній рівень.

Далі виміряємо саму об'єктивну характеристику акустики АЧХ (Амплітудно-частотна характеристика) з відстані прослуховування (приблизно 0,6 м). Мікрофон WM-61 в адаптивному циліндричному корпусі, ПО для комп'ютера "Arta".

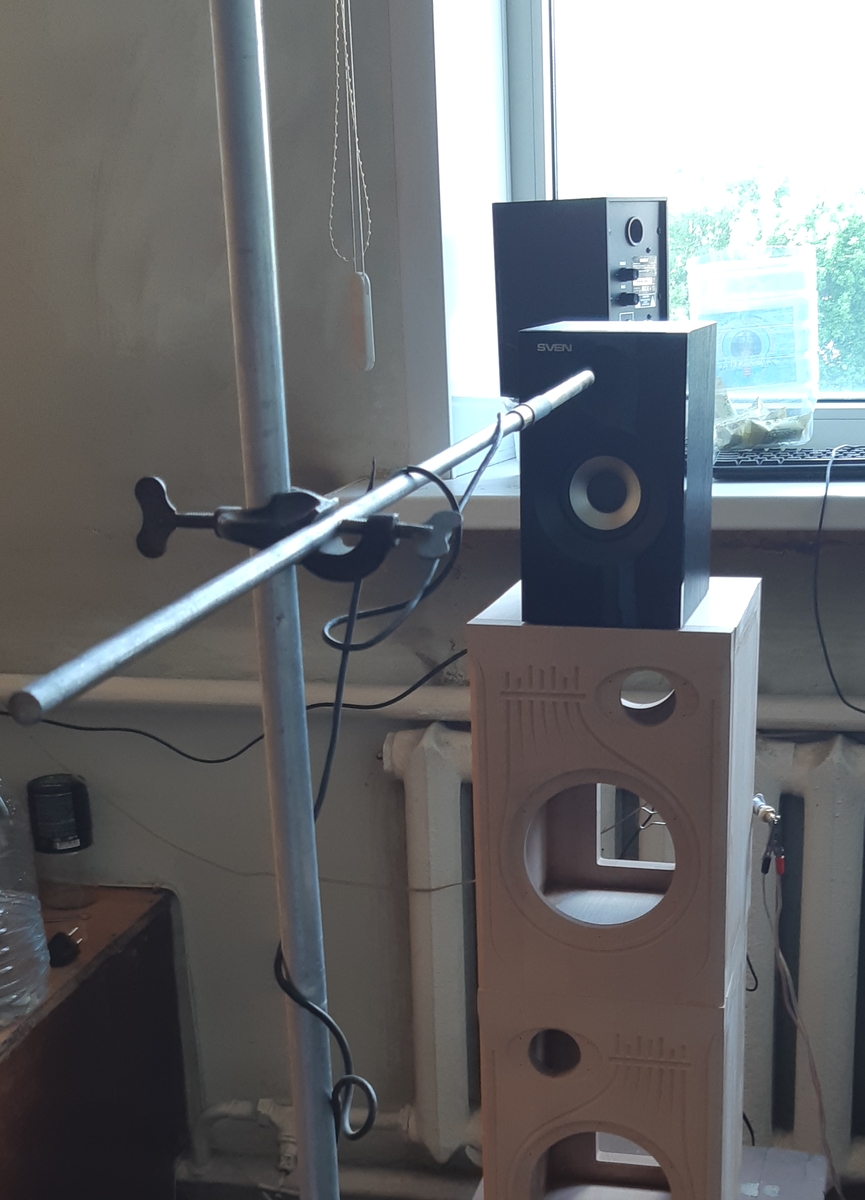

Стенд в майстерні виглядає так:


stend-dlya-testuvannya-akustiki-sven-ps-621

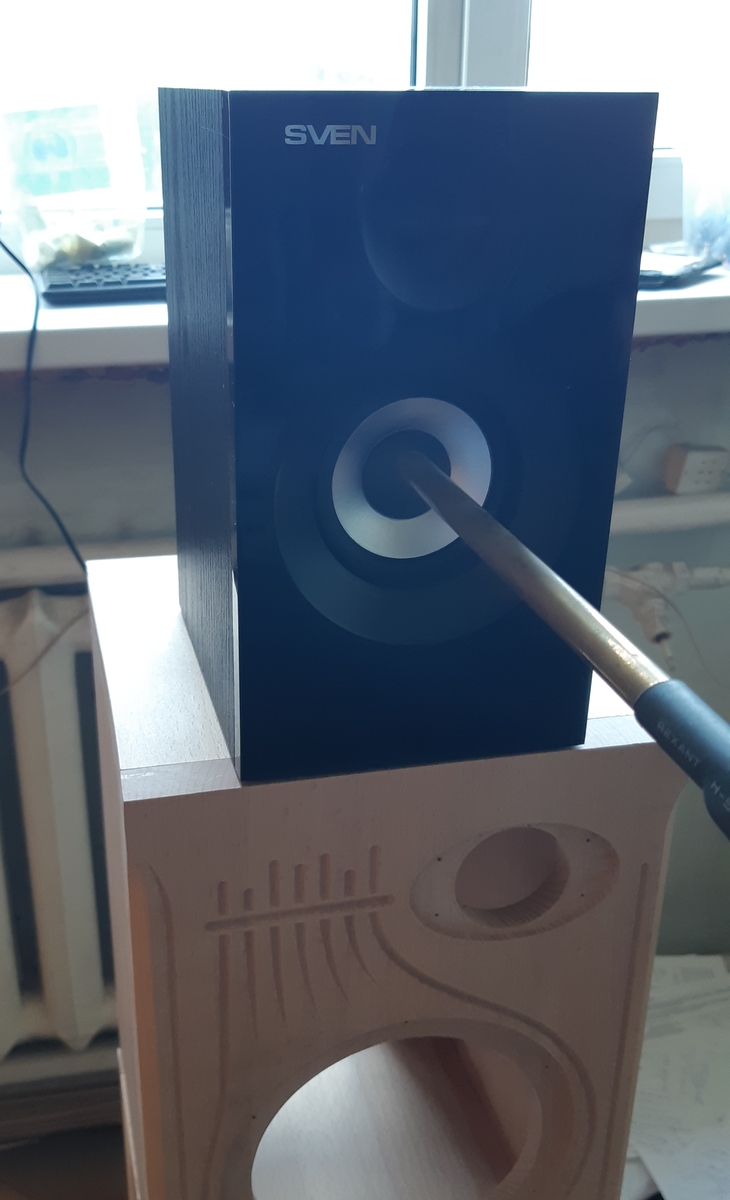

Загальна АЧХ знята по осі ВЧ динаміка і до неї підшито ближнє поле НЧ динаміка:


stend-dlya-testuvannya-akustiki-sven-ps-621

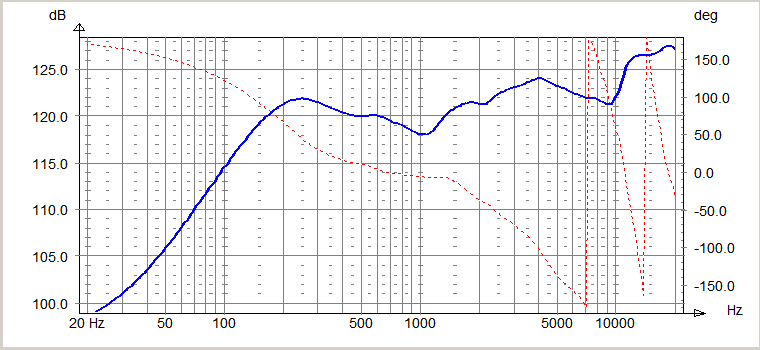

Отримуємо підсумкову АЧХ акустики:


pidsumkova-achkh-akustiki-sven-ps-621

Висока нерівномірність кривої до 10 дБ далеко не новина в бюджетному сегменті.

На графіку простежується той же пік вище 10 кГц, характерний для дифузорних динаміків і спад 12 дБ/окт після 200 Гц, обумовлений малим розміром ефективної площі динаміка.

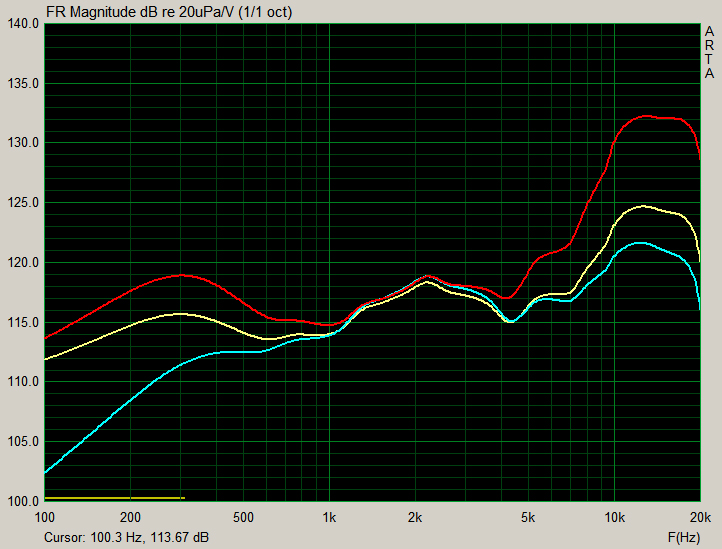

Так само розглянемо, як працюють регулятори тембру по ВЧ і НЧ діапазону:


robota-regulyatoriv-tembru-po-vch-nch-diapazonu-akustiki-sven-ps-621

Межа регулювань НЧ і ВЧ частот приблизно 5 дБ.


-☝- повернутися до змісту -☝-


6. Висновок

Звук в цілому влаштує рядового користувача ПК. І його завжди можна підлаштувати під свій смак регуляторами тембру. Акустика SPS-621 має хороший запас по гучності, їй під силу озвучити типову кімнату.

Крім звичного дротового підключення, можна під'єднати колонки до смартфона за допомогою Bluetooth.

SVEN SPS-621 - хороший вибір в бюджетному сегменті активної комп'ютерної акустики.

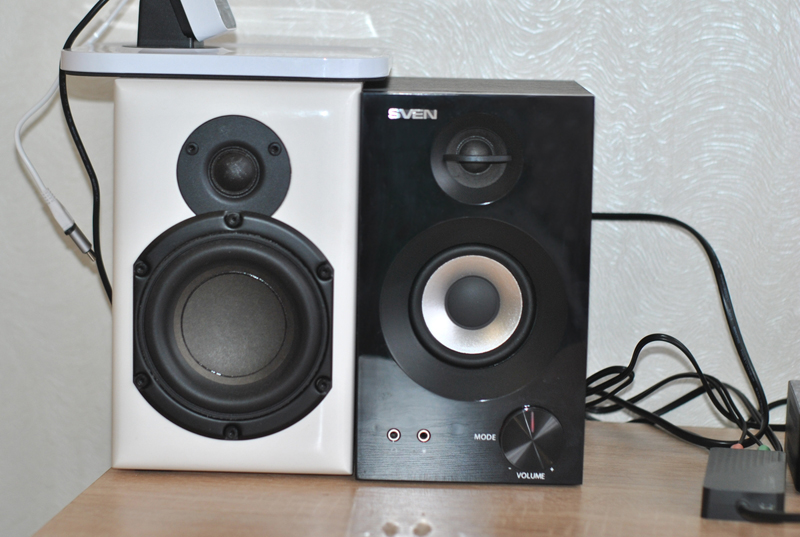

А меломанам з академічним слухом варто придивитися до роздільних моніторних систем:


rozdilni-monitorni-sistemi-akustiki-sven
