Оптическая технология MRL

Как известно, в классической оптической мышке светодиод освещает поверхность под углом примерно 45 градусов, поэтому отраженный световой поток только частично попадает на сенсор. Если посмотреть на практически любой современный оптический манипулятор снизу, то можно увидеть простенькую систему, состоящую из двух пластиковых линз, сенсора и светодиода. При перемещении мышки освещаемая светодиодом часть поверхности фокусируется одной из линз и обрабатывается сенсором, после чего сигнал поступает на чип контроллера, а затем – в ПК. Проблема оптической технологии заключается в том, что сенсоры настроены таким образом, что способны внятно воспринимать отражённый свет, только если между поверхностью и «глазом» не более 2,5 мм. Именно по этой причине мышь начинает вести себя непредсказуемо на оргстекле, полированном металле или неровных поверхностях – там электроника порой попросту не может уловить сфокусированный пучок отражённого света. Частично проблему решили оптические системы, в которых в качестве подсветки использовался луч лазера. Впрочем, принцип работы сенсоров не изменился, и проблемы в целом остались.

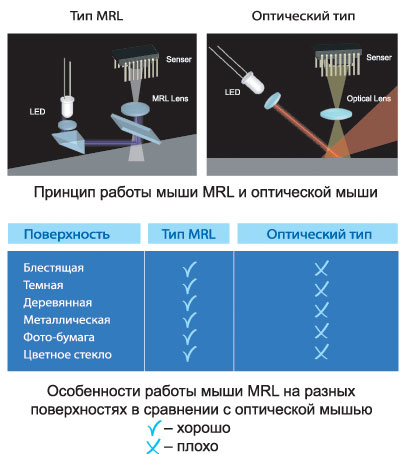

Оптическая технология MRL (Mirrored Reflection Lens Technology), по утверждению ее создателей, позволяет считывать изображение с рабочей поверхности под прямым углом. Благодаря новой схеме, используемой в оптическом модуле MRL (Mirrored Reflection Lens – букв. зеркальная линза отражения), отражение поверхности попадает в считывающий сенсор под углом 90 градусов, то есть в сенсор попадает фактически 100% светового потока (см. ниже сравнение принципа работы мыши MRL и оптической мыши). В совокупности с более равномерным освещением поверхности это увеличивает чувствительность оптической мышки до уровня лазерной и позволяет работать практически на любой поверхности (см. ниже сравнение работы мыши MRL и оптической мыши на разных поверхностях)! Применение мыши MRL помогает избежать «паразитных» отражений, неотвратимо возникающих при использовании «обычных» и лазерных сенсоров на полупрозрачных и глянцевых покрытиях. При этом ее стоимость остается на уровне классического манипулятора.

Линейка компьютерных манипуляторов компании SVEN пополнилась новыми оптическими мышами RX-503 MRL, RX-600 MRL и RX-800 MRL, изготовленными по патентованной оптической технологии MRL.

RX-503 MRL

RX-600 MRL

RX-800 MRL

Подготовил Анатолий Литвиненко
