Обзор и тестирование стабилизаторов питания SVEN SLIM-1000 LCD и SLIM-500 LCD

Компания SVEN имеет достаточно обширную линейку сетевых стабилизаторов питания, а с недавнего времени в ней появилось еще несколько интересных моделей. Настенные стабилизаторы SLIM-1000 LCD и SLIM-500 LCD выполнены в компактных корпусах и отличаются привлекательным внешним видом. Их легко монтировать, они отлично впишутся в интерьер, а электрические параметры позволят защитить практически любую компьютерную технику, различную мультимедийную аппаратуру, холодильники и системы управления. Давайте же рассмотрим новинки более детально.

Конструкция

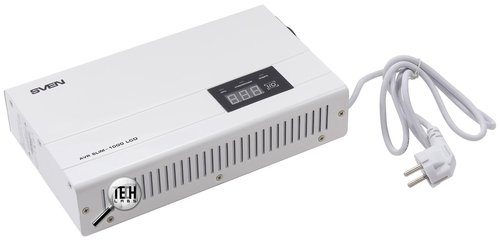

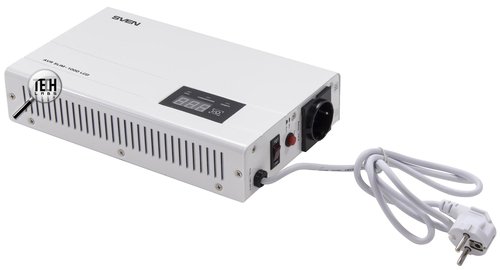

Обе модели собраны в корпусах одинакового размера, а различие в массе обусловлено разными параметрами использованных внутри автотрансформаторов. Важным моментом является тот факт, что корпуса полностью собраны из металлических частей. Во-первых, это по-настоящему самый надежный способ в плане противопожарной безопасности. Во-вторых, не возникнет никаких вопросов при установке решений в ответственные места, которые, например, оборудуются по проекту.

Стабилизаторы запросто можно ставить на любую горизонтальную поверхность, но все же лучше применять предусмотренный вариант крепления – навешивание на стену. Из-за использования тонкого корпуса действительно здорово экономится пространство, а само устройство оказывается незаметным. Единственный нюанс связан с отсутствием крепежа в комплекте поставки: его придется покупать.

Управление организовано на интуитивно понятном уровне, при этом присутствуют даже некоторые расширенные возможности. К примеру, встроенный цифровой вольтметр, показывающий напряжение на входе и выходе. Нужный режим выбирается кнопкой, а сами значения выводятся предельно точно. Разбежка цифр по сравнению с хорошим мультиметром не превышает одного вольта.

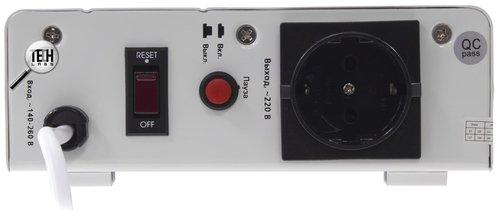

Красная кнопка сбоку устанавливает задержку включения на 5 или 180 секунд, что особенно важно для техники с электродвигателями. В случае частых сбоев в сети напряжение будет подаваться спустя обозначенный интервал, за который защищаемые устройства приходят в состояние покоя.

Внутри

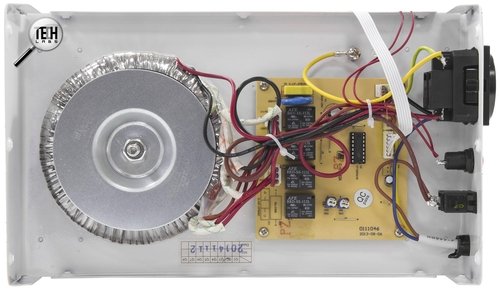

Внутри обе модели реализуют классическую релейную схему на вполне неплохом уровне. Во-первых, порадовал качественный и аккуратный монтаж. Провода надежно скреплены и не болтаются, места пайки выглядят отлично. Трансформаторы прикручены через резиновые прокладки с двух сторон. Это не только повышает надежность, но и минимизирует шумность при работе. Для управления используются совершенно одинаковые платы, разница, как мы уже сказали выше, только в трансформаторах и их размерах.

С внешней стороны плата выглядит просто, но пусть это не вводит в заблуждение, т. к. большинство компонентов припаяны со второй стороны SMD-монтажом. Сверху установлен только микроконтроллер HT46R064B и четыре реле AFE BRD-SS-112L для переключения обмоток. Коммутируемый ток с запасом превышает заявленную мощность, поэтому контакты не должны подгорать со временем.

Тестирование

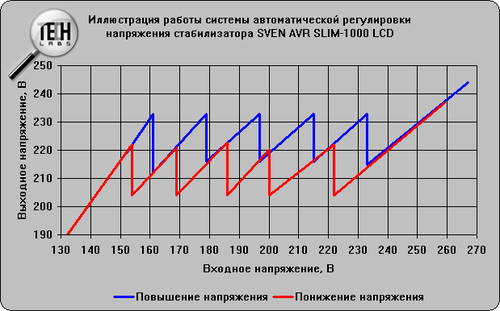

Итак, пришло время поговорить о реальных цифрах. В технической документации указано, что стабилизаторы могут работать в диапазоне напряжения от 140 до 260 вольт. На практике получилось даже немного шире: 130...267 вольт. При этом оба устройства имеют по четыре ступени на повышение напряжения и одну на его понижение. Очевидно, что стабилизаторы серии SLIM в основном ориентированы на плохие электрические сети с сильно просаженной амплитудой. К примеру, такое свойственно для промышленных зон, где сконцентрировано много производств и офисов, загородных домов и т. д. В целом, регулировка осуществляется точно и в обозначенном диапазоне укладывается в номинальные ±10 %, документированные для большинства техники.

Переключение обмоток происходит при помощи реле, а переходной процесс не длится более 5 миллисекунд. Это, опять же, остается незамеченным для большинства аппаратуры. Нагрев при работе совсем незначительный. Даже при длительном функционировании на номинальной отметке трансформатор набирает температуру порядка 50 градусов по Цельсию, что совершенно безопасно. Плюс, в нем имеется тепловая защита, которая отключит устройство от сети во внештатной ситуации.

Заключение

Новые стабилизаторы SVEN серии SLIM получились очень удачными. Во-первых, понравился интересный настенный формат тонких корпусов, здорово экономящий место. Во-вторых, ожидаемо хорошими оказались и электрические характеристики. Обе модели рассчитаны на функционирование в сетях с сильно просаженным напряжением, где техника без стабилизатора просто не будет функционировать.

Источник: www.techlabs.by.

Автор: TECHLABS Team

Фотографии выполнены в студии TECHLABS, фотограф Кирилл Кручинин
